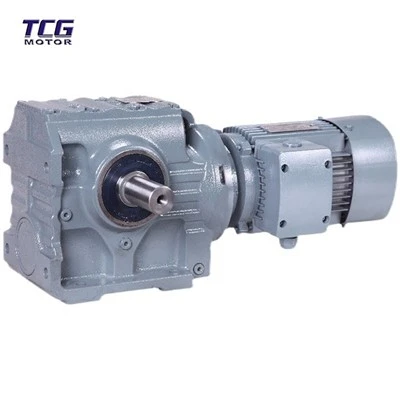

직각 중공 축 기어 모터

직각 중공축 기어 모터는 중공 보어 출력 샤프트 구성을 활용하여 AC 유도 또는 브러시리스 모터를 90도 산업용 기어박스와 통합합니다. 이 아키텍처를 사용하면 구동 기계 샤프트(예: 컨베이어 롤러 또는 드라이브 액슬)에 샤프트를 직접 장착할 수 있으므로 외부 커플링, 체인 또는 스프로킷이 필요하지 않습니다.
공간이 제한된 산업 레이아웃을 위해 설계된 90도 동력 전달은 기계 설치 공간을 최적화하는 동시에 높은 토크 증폭을 제공합니다. 지속적인 산업 작업을 견딜 수 있도록 제작된 이 장치는 견고한 주조 하우징과 정밀 기계 기어링을 갖추고 있어 주기적인 하중과 높은 오버행 방사력 하에서 샤프트 정렬을 유지합니다.

직접 샤프트 장착:중공 출력 보어는 키홈이나 수축 디스크를 통해 고정된 구동 기계 샤프트로 직접 미끄러져 들어가 전반적인 기계적 설치 공간과 정렬 시간을 줄여줍니다.

90도 레이아웃:직각 기어박스 구성은 인라인 기어 모터가 들어갈 수 없는 좁은 기계 프레임에서 전력을 효율적으로 전달합니다.

열 관리:골이 있는 알루미늄 또는 주철 하우징은 표면적 열 방출을 최대화하여 연속 작동 중 오일 열 저하를 방지합니다.

누출 방지 씰링:정밀하게 연마된 씰 시트와 결합된 듀얼 립 Viton/NBR 오일 씰은 열악하고 먼지가 많은 환경 또는 세척 환경에서 윤활유 누출을 방지합니다.

저소음 기어링:정밀 호브 기어 세트는 무거운 하중에서도 부드럽고 조용한 동력 전달을 보장합니다.

모터 옵션:3상 비동기 모터, 브레이크 모터(DC/AC 안전 브레이크), 인버터 듀티 모터(VFD 호환) 및 방폭형 제품.

샤프트 변형:키홈이 있는 중공축, 수축 디스크 중공축(마찰 잠금 연결) 및 플러그인 중실 출력 샤프트(단일/이중).

장착 옵션:토크 암 장착, 풋 장착, B5/B14 출력 플랜지 장착 및 범용 다중 위치 장착.

백스톱 통합:경사형 컨베이어 및 수직 호이스트 응용 분야를 위한 옵션 내부 런백 방지 백스톱 모듈.

벨트 및 롤러 컨베이어:창고 유통 센터의 자동화된 자재 처리 및 소포 분류 라인을 위한 직접 구동 통합입니다.

포장 기계장치:소형 드라이브 장치가 필요한 폼 필 씰 기계, 인덱싱 테이블 및 포장 장비.

식품 및 음료 가공:부식 방지 코팅과 합성 윤활유가 필요한 세척 컨베이어 구역 및 처리 플랫폼.

환경 및 수처리:폐수 스크리닝 메커니즘을 위한 슬러지 스크레이퍼, 교반기 및 구동 시스템.

적절한 기어 모터 크기는 조기 기어박스 고장, 열 과부하 및 모터 소진을 방지합니다. 선택 시 다음 엔지니어링 기준을 평가하십시오.
필요한 출력 토크((M_2)):시동 관성과 가속 프로필을 고려하여 총 적용 부하 토크를 계산합니다. 일일 운전 시간과 충격 부하 빈도를 기준으로 1.25~1.75 사이의 서비스 계수((sf))를 적용합니다.
출력 속도((n_2)) 및 기어비((i)):선형 컨베이어 속도 또는 기계 사이클 속도를 기준으로 필요한 RPM을 결정합니다. 공식: (n_2=n_1 / i) (여기서 (n_1)은 모터 입력 속도입니다).
오버행 하중(방사형 및 축 방향 힘):중공 보어 베어링의 구동 기계 샤프트에 의해 가해지는 반경 방향 하중이 카탈로그에 지정된 최대 허용 한계((F_{r2}))를 초과하지 않는지 확인하십시오.
환경 및 운영 의무:필요한 IP 인클로저 등급, 주변 온도 범위 및 듀티 사이클(S1 연속 및 S3 간헐적 듀티)을 정의합니다.

기어 가공 및 열처리:기어 블랭크는 CNC 기어 호빙을 거친 후 가스 침탄 및 담금질을 거쳐 HRC 58-62의 경화된 표면층을 달성하여 높은 내마모성을 제공합니다.

주택 처리:일체형 기어 하우징은 다축 CNC 머시닝 센터에서 가공되어 정밀한 베어링 시트 동심도와 축 평행도를 보장합니다.

조립 및 윤활:장기간의 전단 안정성과 내열성을 위해 선택된 고급 합성 또는 광물 윤활제가 사전 충전된 클린룸 기어박스 어셈블리입니다.

최종 라인 품질 검증:완성된 기어 모터는 100% 최종 포장 전에 무부하 작동 테스트, 데시벨 소음 검사, 진동 스펙트럼 분석 및 전기 절연 강도 테스트를 거칩니다.

기술 CAD 지원, 선택 지원 또는 OEM 볼륨 견적이 필요하십니까? 귀하의 작동 매개변수를 당사의 응용 엔지니어링 팀에 직접 보내십시오.
필수 세부정보:목표 출력 토크, 속도(RPM), 전압/주파수, 장착 위치 및 연간 볼륨.
